WT3090型管道內部檢測系統

時間:

2011-07-03

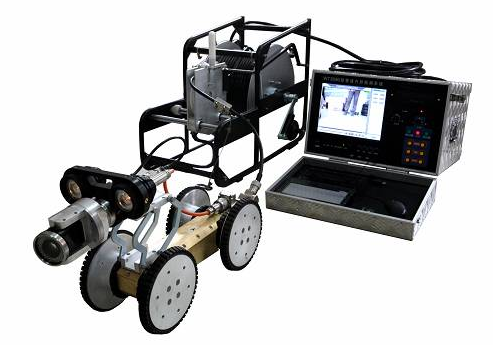

WT3090型管道內部檢測系統

産品簡介:

WT3090型管道內部檢測系統,是近年来国内外市政管道重建及已有管道维护的主要检测设备,特别适用于检测管道内部是否存在破裂、变形、腐蚀、异物侵入、沉积、结垢和树根障碍物等管道病害,是施工、维护保养、定期检验的必备设备,是适合国内管道检测最实用的设备。该产品研制成功以来,深受各省市排水管理处和市政公司的欢迎,使用客户遍及全国近十个省市几十个城市,在国内管道CCTV检测中有着极高的市场占有率。

主要特點:

1) 多自由度机器人控制,三种轮胎选择,可检测管径范围为180mm至1500mm,方便操作和检测;

2) 摄像头电动变焦控制,满足用户对管道局部特写拍摄的需求;便携式设计,可单人操作、携带方便;

3) 自动对焦、低照度CCD(感光度0.01LUX)、宽视角(视角为55度)密封防爆探头;

4) 旋转摄像头可自动轴向±180度、径向±180度旋转,旋转镜头可一键复位且初始位置可通过软件微调;

5) 四光源照明系统设计,最大照明功率可达170W,照明亮度可调节;

6) 配备大功率爬行器,采用四轮驱动技术,最大驱动功率200W,可翻越30度斜坡;

7) 高密封设计,适合管道内各种复杂环境,爬行器和摄像头可工作于水下3米;

8) 摄像头可靠的升降调节方式,保证在不同管径下摄像头在管道内处于最佳拍摄位置;

9) 加宽技术设计,确保爬行器在不同管道内可靠行进;

10) 爬行器线缆接口采用独特的可折叠接插方式,确保系统连接可靠,使爬行器的上下井更加便利;

11) 内置嵌入式计算系统对检测视频图像进行实时存储、抓拍,全中文操作界面有助于检测报表的生成和施工现场的视频标注,DVD刻录光驱可及时输出检测资料;

12) 专业视频信号处理,确保检测视频图像高保真度;

13) 软件模块化设计,操作简单方便,保障系统可靠运行;

14) 管道缺陷定位实时记录,为维修提供精准位置参考,最大管道定位误差0.5米,距离显示分辨率0.01米;

15) 采用军工标准抗拉耐磨电缆,特殊抗拉材质可承受750kg的拉力,线缆盘导向设计,方便线缆收放;

16) 工作环境温度宽泛,工作温度-10℃—+50℃;

17) 管道探测距离:150米(其它长度可定制)。
